Wie verlegt man Stromkabel sicher?

Beim stromkabel verlegen ist die wichtigste Grenze schnell erreicht: Planen, Schlitze vorbereiten, Leerrohre setzen und Kabelwege dokumentieren können Sie nach Absprache oft selbst übernehmen. Anschließen, absichern, prüfen und in Betrieb nehmen muss eine Elektrofachkraft. Klären Sie deshalb zuerst Einsatzort, späteren Verbraucher und Leitungsweg, bevor Sie Material kaufen oder die Wand öffnen.

Was Sie selbst vorbereiten dürfen

Die sinnvolle Eigenleistung liegt vor allem vor dem eigentlichen Anschluss. Wenn Sie renovieren, einen Keller ausbauen oder Strom in den Garten legen möchten, können Sie viel vorbereiten: Verlauf anzeichnen, Wände oder Boden öffnen, Leerrohre setzen und alles sauber festhalten.

Leitungsverlauf planen

Planen dürfen Sie den Verlauf, aber nicht frei nach Gefühl. In Innenräumen sollten Leitungen nachvollziehbar waagerecht oder senkrecht in den üblichen Installationszonen laufen. Diagonale Wege sind später gefährlich, weil niemand beim Bohren sicher einschätzen kann, wo die Leitung liegt.

Schlitze und Gräben vorbereiten

Schlitze in Wänden oder Gräben im Außenbereich können oft vorbereitet werden, solange Sie nicht an angeschlossene Leitungen gehen. Bei tragenden Wänden, dünnen Trennwänden, Fertighäusern oder unbekanntem Wandaufbau sollten Sie vor dem Fräsen nachfragen, weil zu tiefe Schlitze die Konstruktion schwächen können.

• Innen: Schlitze gerade, sauber und nur dort herstellen, wo der Leitungsweg freigegeben ist.
• Außen: Gräben möglichst geradlinig führen und später gut dokumentieren.
• Unter Wegen: mehr Schutz und Tiefe einplanen als in locker genutzten Beetflächen.

Leerrohre verlegen

Leerrohre sind besonders dann sinnvoll, wenn eine Leitung später schwer erreichbar wäre. Das gilt bei Fußbodenaufbauten, Trockenbau, Decken, langen Gartenstrecken oder unter Terrassen. Ein etwas großzügiger Durchmesser und weite Bögen sind wichtiger als ein möglichst knappes Rohr.

Kabelwege dokumentieren

Dokumentation klingt nebensächlich, spart aber später Ärger. Fotografieren Sie offene Schlitze, Leerrohre und Gräben vor dem Verschließen. Legen Sie einen Zollstock oder eine feste Kante mit ins Bild, damit Höhen und Abstände später erkennbar bleiben.

Notieren Sie zusätzlich Bezugspunkte wie Türrahmen, Raumecken, Fenster, Terrassenkante oder Zaun. Gerade im Garten ist eine einfache Skizze Gold wert, wenn Jahre später ein Beet umgegraben, ein Zaun gesetzt oder ein Weg erneuert wird.

Material mit Fachbetrieb abstimmen

Kaufen Sie Kabel, Dosen, Rohre und Schutzmaterial erst nach Abstimmung. Der Elektriker muss wissen, ob es um eine einzelne Leuchte, normale Steckdosen, eine Werkstatt, ein Gartenhaus oder eine Vorbereitung für stärkere Verbraucher geht. Davon hängen Kabeltyp, Querschnitt, Absicherung und Schutzart ab.

Was der Elektriker übernehmen muss

Sobald die vorbereitete Leitung Teil der elektrischen Anlage wird, endet die Eigenleistung. Anschluss, Absicherung, Messung und Inbetriebnahme gehören in die Hände einer Elektrofachkraft. Das ist kein formaler Schönheitsfehler, sondern betrifft Schutz vor Stromschlag, Brand und verdeckten Installationsfehlern.

Anschluss an Stromkreis

Der Anschluss an einen Stromkreis ist Facharbeit. Dabei wird nicht nur eine Ader mit einer Klemme verbunden. Der Elektriker prüft, ob der Stromkreis zur geplanten Last passt, ob Schutzleiter und Neutralleiter korrekt geführt sind und ob eine Erweiterung überhaupt sinnvoll ist.

Absicherung im Verteiler

Im Verteiler entscheidet sich, ob eine Leitung bei Überlast oder Fehler rechtzeitig abgeschaltet wird. Leitungsschutzschalter, Fehlerstromschutz und die Zuordnung im Verteiler dürfen deshalb nicht improvisiert werden.

• Nicht einfach anhängen: Eine neue Leitung gehört nicht automatisch an die nächste vorhandene Sicherung.
• Außenbereiche trennen: Ein eigener Stromkreis kann sinnvoll sein, damit ein Fehler im Garten nicht Wohnräume lahmlegt.
• Bestandsanlage prüfen: Alte Verteiler haben nicht immer Platz oder passende Schutzorgane.

Prüfung der Leitung

Vor der Nutzung muss die Leitung fachgerecht geprüft werden. Sichtbar ordentliche Arbeit reicht nicht aus, denn ein Kabel kann beim Einziehen, Befestigen oder Verfüllen beschädigt worden sein. Die Elektrofachkraft misst unter anderem, ob Schutzmaßnahmen funktionieren und keine gefährlichen Fehler vorliegen.

Inbetriebnahme der Anlage

Erst bei der Inbetriebnahme zeigt sich, ob Leitung, Schutzorgane, Steckdosen, Schalter und Verbraucher zusammenpassen. Besonders draußen, in Garagen oder Nebengebäuden ist dieser Schritt wichtig, weil Feuchtigkeit, Kälte und mechanische Belastung die Installation stärker beanspruchen als ein trockener Wohnraum.

Planen Sie den Elektriker also nicht erst für den letzten Tag ein. Besser ist ein kurzer Check vor Beginn der Arbeiten und danach die fachgerechte Abnahme. So bleibt Ihre Vorarbeit nutzbar und muss nicht wieder geöffnet werden.

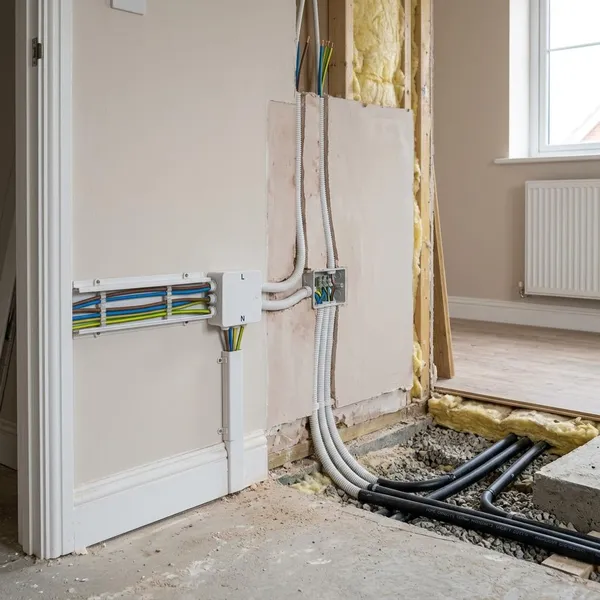

Verlegearten für Stromkabel

Die beste Verlegeart hängt davon ab, ob die Leitung unsichtbar sein soll, später zugänglich bleiben muss oder im Außenbereich geschützt werden muss. Für Wohnräume zählt oft die Optik, im Keller eher Robustheit, im Garten vor allem dauerhafte Sicherheit.

Unterputz für unsichtbare Leitungen

Unterputz ist die saubere Lösung für Wohnräume. Nach dem Verputzen sind Leitungen und Dosen optisch unauffällig, was in Schlaf-, Wohn- oder Arbeitszimmern meist gewünscht ist.

Aufputz für Keller und Garage

Aufputz passt gut in Keller, Garage, Werkstatt und Hauswirtschaftsraum. Die Leitungen bleiben sichtbar, sind leichter nachzuvollziehen und können später einfacher erweitert werden.

Leerrohr für spätere Änderungen

Ein Leerrohr ist keine Pflichtlösung für jeden Meter Kabel, aber eine gute Reserve an Stellen, die später nur mit Aufwand geöffnet werden können. Wichtig sind wenige enge Bögen, passende Rohrgröße und ein Verlauf, durch den sich Leitungen wirklich nachziehen lassen.

Kabelkanal für Nachrüstung

Kabelkanal ist die pragmatische Lösung, wenn Strom nachträglich in einem fertigen Raum gebraucht wird. Er verursacht wenig Schmutz, lässt sich relativ schnell montieren und bleibt für spätere Änderungen zugänglich.

Optisch ist ein Kabelkanal nie so ruhig wie Unterputz. Für Mietwohnungen, Hobbyräume, Flure oder Bürobereiche kann er trotzdem die vernünftigere Wahl sein, wenn große Eingriffe nicht erlaubt oder nicht gewünscht sind.

Erdkabel für Garten und Außenbereich

Für feste Leitungen im Garten braucht es ein geeignetes Erdkabel, in der Regel NYY-J. Ein normales Innenkabel gehört nicht ins Erdreich, auch dann nicht, wenn es zusätzlich in einem Rohr liegt.

1. Verlauf möglichst gerade planen und von späteren Pflanz- oder Bauflächen fernhalten.
2. Graben mit ausreichender Tiefe vorbereiten und Vorgaben des Fachbetriebs beachten.
3. Kabel oder Schutzrohr in ein steinfreies Bett legen, häufig wird dafür Sand verwendet.
4. Warnband oberhalb der Leitung einlegen, damit spätere Erdarbeiten rechtzeitig stoppen.
5. Anschluss, Absicherung und Prüfung vom Elektriker erledigen lassen.

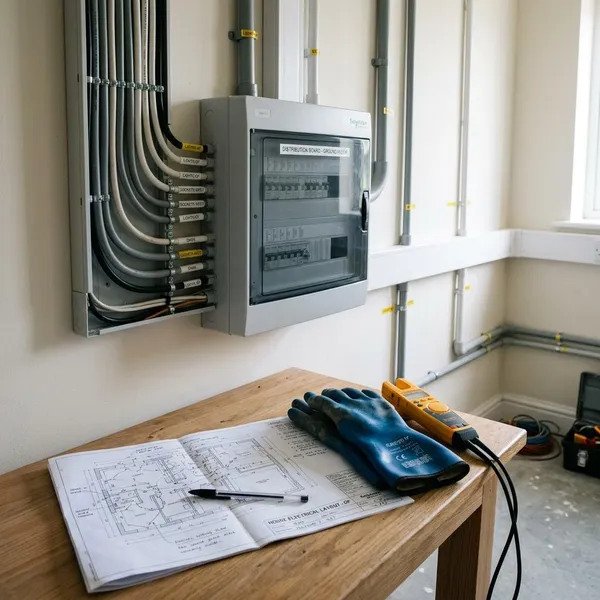

Welche Kabel wofür passen

Der Kabeltyp richtet sich nach Einsatzort und Nutzung. Die wichtigste Unterscheidung für Heimwerker ist: trocken innen, dauerhaft draußen oder später eventuell mit mehr Leistung. Die endgültige Auswahl sollte der Fachbetrieb bestätigen, bevor Sie einkaufen.

NYM J für trockene Innenräume

NYM-J ist ein typisches Installationskabel für trockene Innenräume. Es wird häufig für Steckdosen, Schalter und Beleuchtung im Haus verwendet und kann je nach Aufbau unter Putz, in Hohlräumen oder in Installationsrohren liegen.

Nicht passend ist NYM-J für das Erdreich oder dauerhaft ungeschützte Außenbereiche. Wenn eine Leitung vom Keller in den Garten weitergeführt wird, muss genau an diesem Übergang geklärt werden, welcher Kabeltyp ab wo benötigt wird.

NYY J für Erdreich und Garten

NYY-J ist für feste Außenleitungen und Erdreich gedacht. Es hat einen robusteren Mantel und ist die typische Wahl für Gartenhaus, Außensteckdose, Wegeleuchten oder andere dauerhaft installierte Anschlüsse im Freien.

Drei Adern für einfache Stromkreise

Drei Adern sind bei vielen einfachen 230-Volt-Stromkreisen üblich, etwa für normale Steckdosen oder Beleuchtung. Ob das reicht, hängt aber nicht nur von der einen Steckdose ab, sondern von Leitungslänge, Absicherung, Nutzung und möglichen Erweiterungen.

Fünf Adern für Drehstrom

Fünf Adern werden typischerweise benötigt, wenn Drehstrom vorgesehen ist. Das betrifft zum Beispiel bestimmte Werkstattmaschinen, stärkere Anschlüsse in Garage oder Nebengebäude, manche Wallbox-Vorbereitungen oder andere leistungsintensive Verbraucher.

Leerrohr als zusätzlicher Schutz

Ein Leerrohr schützt zusätzlich und hält Wege für spätere Änderungen offen. Es macht aber aus einem ungeeigneten Kabel kein geeignetes Kabel. Innenkabel bleibt Innenkabel, Erdkabel bleibt für den Boden die bessere Wahl.

Fazit

Am sichersten fahren Sie, wenn Sie die Arbeit sauber aufteilen: Sie bereiten nach Absprache Leitungswege, Schlitze, Gräben, Leerrohre und Dokumentation vor, der Fachbetrieb übernimmt alles Elektrische. Entscheidend ist nicht, möglichst viel selbst zu machen, sondern die richtigen Dinge vor dem Verschließen prüfen zu lassen. Wer zuerst Nutzung, Kabeltyp und Absicherung klärt, spart sich später die teuersten Korrekturen.
