Wie lässt sich ein Stromkabel mit WAGO verlängern?

Ein Stromkabel lässt sich mit WAGO-Klemmen verlängern, aber nur, wenn Leiterart, Querschnitt, Klemme und Einbauort wirklich zusammenpassen. Bei 230-Volt-Leitungen ist das keine Bastellösung: Erst spannungsfrei schalten und prüfen, dann sauber verbinden und die Klemmstelle geschützt unterbringen. Wenn du bei der Zuordnung der Adern oder beim passenden Klemmentyp unsicher bist, ist eine Elektrofachkraft die sicherere Wahl.

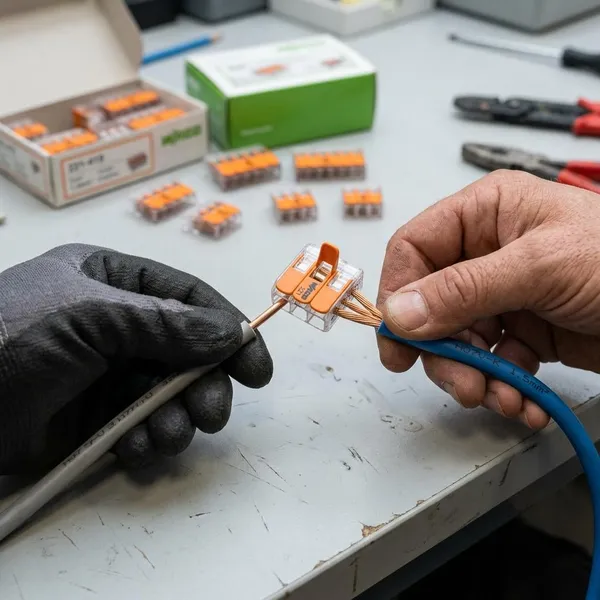

Was beim Verbinden mit WAGO wichtig ist

Vor der eigentlichen Verbindung entscheidet sich schon, ob die Verlängerung überhaupt sinnvoll ist. Prüfe zuerst: Ist es ein starrer Installationsleiter aus Wand oder Decke, eine flexible Geräteleitung oder ein Lampenanschluss mit beiden Varianten? Danach kommen Querschnitt, Aderzuordnung, Abisolierung und Zugentlastung.

Leiterart richtig erkennen

Starre Leiter bestehen aus einem festen Draht und sitzen häufig in festen Installationen wie NYM-Leitungen. Flexible Leiter bestehen aus vielen feinen Litzen und findet man eher an Leuchten, Geräten oder Anschlussleitungen. Diese Unterscheidung ist wichtig, weil nicht jede WAGO-Klemme beide Leiterarten aufnehmen darf.

Querschnitt passend wählen

Der Leiterquerschnitt muss im zugelassenen Bereich der Klemme liegen. Übliche Werte im Haushalt können zum Beispiel 0,75 mm², 1,5 mm² oder 2,5 mm² sein, aber entscheidend ist immer die tatsächliche Kennzeichnung auf Leitung, Klemme oder Verpackung.

• Zu klein: Die Ader kann zu locker sitzen.
• Zu groß: Die Ader lässt sich nicht korrekt einführen oder belastet die Klemme.
• Gemischte Leitungen: Beide Querschnitte müssen zur gewählten Klemme passen.

Adern sauber zuordnen

Außenleiter, Neutralleiter und Schutzleiter dürfen nicht vertauscht werden. Häufig sind braun oder schwarz der Außenleiter, blau der Neutralleiter und grün-gelb der Schutzleiter. Bei älteren oder veränderten Installationen können Farben aber täuschen, deshalb ist Raten keine Option.

Arbeite Ader für Ader und halte die Zuordnung sichtbar, bevor du etwas klemmst. Besonders in einer Dose mit mehreren Leitungen wirkt am Anfang alles übersichtlich, bis plötzlich zwei blaue oder mehrere braune Adern nebeneinanderliegen.

Abisolierlänge einhalten

Die Abisolierlänge ist kein ungefährer Wert. Ist zu wenig Kupfer frei, erreicht der Leiter die Kontaktstelle nicht sauber. Ist zu viel Kupfer frei, bleibt blankes Metall außerhalb der Klemme sichtbar. Nimm die Markierung auf der Klemme oder die Angabe auf der Verpackung als Maß.

Eine Abisolierzange ist hier deutlich besser als ein Messer. Gerade bei flexiblen Litzen reicht eine kleine Beschädigung, damit einzelne Drähtchen abbrechen oder später nicht sauber in der Klemme liegen.

Zugentlastung sicherstellen

Eine WAGO-Klemme hält den elektrischen Kontakt, ersetzt aber keine Zugentlastung. Wenn später am Kabel gezogen wird, darf diese Kraft nicht direkt auf die Klemmstelle gehen.

Das ist der Unterschied zwischen einer festen Verbindung in einer geschützten Dose und einer Leitung, die lose hinter einem Schrank oder an einer hängenden Lampe hängt. Bei beweglichen oder belasteten Leitungen brauchst du eine passende mechanische Sicherung und ein geeignetes Gehäuse, sonst kann sich eine anfangs funktionierende Verbindung mit der Zeit lockern.

Welche WAGO-Klemme zum Kabel passt

WAGO ist im Alltag fast ein Sammelbegriff geworden, tatsächlich gibt es aber unterschiedliche Klemmen für unterschiedliche Leiter und Einsatzorte. Wähle die Klemme deshalb nicht nach Farbe, Größe oder „passt schon“, sondern nach Leiterart, Querschnitt und Herstellerfreigabe.

Hebelklemme für flexible Leiter

Hebelklemmen sind oft die naheliegende Wahl, wenn flexible Leiter beteiligt sind. Der Hebel öffnet die Klemmstelle, die Ader wird eingeführt, danach wird der Hebel geschlossen. Das ist besonders angenehm bei feindrähtigen Leitern, weil sie nicht gegen eine geschlossene Feder hineingedrückt werden müssen.

Praktisch ist das zum Beispiel bei einer Leuchte mit flexibler Anschlussleitung oder bei einer Verbindung, die später noch einmal gelöst werden muss. Trotzdem gilt: Auch eine Hebelklemme ist nur dann richtig, wenn der konkrete Leiterquerschnitt und die Leiterart laut Hersteller zugelassen sind.

Steckklemme für starre Leiter

Steckklemmen eignen sich häufig für starre Leiter in festen Installationen. Nach dem Abisolieren wird der Leiter bis zum Anschlag eingesteckt und von der Feder gehalten. In einer Abzweigdose mit starren Installationsleitungen kann das eine kompakte und saubere Lösung sein.

Für flexible Leitungen ist eine einfache Steckklemme nicht automatisch geeignet. Wenn eine biegsame Geräteleitung verlängert werden soll, sollte man nicht versuchen, sie irgendwie in eine Steckklemme zu bekommen, sondern eine dafür freigegebene Klemme wählen.

Leuchtenklemme für Lampenanschlüsse

Bei Lampen trifft oft starr auf flexibel: Die Installationsleitung kommt aus der Decke, die Leuchte bringt flexible Anschlussadern mit. Leuchtenklemmen sind genau für solche Übergänge gedacht, sofern die jeweilige Ausführung zur vorhandenen Leitung passt.

Wichtig bleibt der Anschlussraum. Die Klemme sollte später im Baldachin oder in einem vorgesehenen Gehäuse sitzen, nicht lose oberhalb der Leuchte hängen. Gerade bei schweren oder häufig bewegten Leuchten ist die mechanische Entlastung genauso wichtig wie die elektrische Verbindung.

Passende Klemme nach Herstellerangabe

Die Herstellerangabe ist die Grenze zwischen passender Lösung und gefährlicher Improvisation. Prüfe vor dem Anschließen mindestens diese Punkte:

• Leiterart: starr, mehrdrähtig oder feindrähtig.
• Querschnitt: beide zu verbindenden Leiter müssen im freigegebenen Bereich liegen.
• Einbauort: Dose, Leuchtenanschluss, Gehäuse oder anderer geschützter Anschlussraum.
• Belastung: keine lose Klemmstelle an einer Leitung, die Zug oder Bewegung abbekommt.

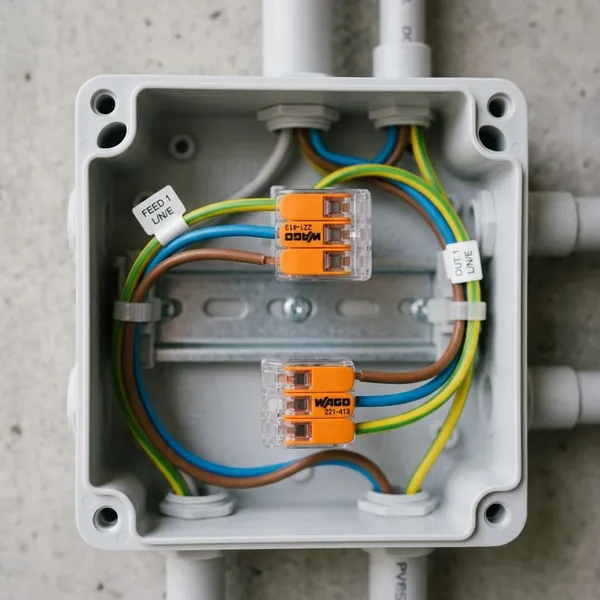

Stromkabel mit WAGO sicher verlängern

Der Ablauf sollte nicht bei der Klemme beginnen, sondern bei der Sicherheit. Erst Strom abschalten, dann Spannungsfreiheit prüfen, danach die Kabelenden vorbereiten und verbinden. Eine Verlängerung, die elektrisch hält, aber offen herumliegt oder unter Zug steht, ist trotzdem keine saubere Lösung.

Strom abschalten

Schalte den betroffenen Stromkreis an der Sicherung beziehungsweise am Leitungsschutzschalter ab. Ein Lichtschalter reicht nicht, weil an der Leitung trotzdem Spannung anliegen kann.

Spannungsfreiheit prüfen

Nach dem Abschalten muss die Spannungsfreiheit mit einem geeigneten Prüfgerät kontrolliert werden. Eine ausgeschaltete Sicherung ist noch kein Beweis, dass wirklich der richtige Stromkreis getroffen wurde.

Kabelenden vorbereiten

Entferne den Außenmantel nur so weit, dass die Adern sauber geführt werden können. Danach werden die einzelnen Adern auf die vorgegebene Länge abisoliert. Die Kupferleiter dürfen dabei nicht eingeschnitten, gequetscht oder bei flexiblen Leitern ausgefranst werden.

• Keine Kerben: beschädigte Leiter neu absetzen.
• Keine abstehenden Litzen: flexible Adern sauber bündeln und passend einführen.
• Keine Spannung auf den Adern: lieber etwas Reserve lassen als knapp und straff arbeiten.

Adern in die Klemme führen

Verbinde nur die Adern, die zusammengehören: Außenleiter zu Außenleiter, Neutralleiter zu Neutralleiter und Schutzleiter zu Schutzleiter. Bei Hebelklemmen wird der Hebel vollständig geöffnet, die Ader bis zum Anschlag eingeführt und der Hebel wieder geschlossen. Bei passenden Steckklemmen wird der starre Leiter ebenfalls bis zum Anschlag eingesteckt.

Blankes Kupfer sollte nach dem Einführen nicht außerhalb der Klemme sichtbar sein. Wenn doch, stimmt meist die Abisolierlänge nicht oder die Ader sitzt nicht weit genug in der Klemme.

Sitz der Verbindung prüfen

Ziehe nach dem Klemmen leicht an jeder einzelnen Ader. Sie darf sich nicht lösen oder herausrutschen. Danach folgt die Sichtprüfung: richtige Aderzuordnung, keine sichtbaren blanken Stellen, keine gequetschten oder geknickten Leiter.

Akzeptiere keine Verbindung, die nur „irgendwie hält“. Wenn eine Ader schlecht sitzt, neu vorbereiten und korrekt einsetzen. Kleine Kontaktfehler zeigen sich oft erst später durch Aussetzer, Erwärmung oder eine schwer nachvollziehbare Störung.

Verbindung sicher abdecken

Die fertige Verbindung gehört in eine geeignete Dose, einen Baldachin, ein Gehäuse oder einen vorgesehenen Anschlussraum. Offen liegende WAGO-Klemmen sind im Alltag schnell berührt, verschoben oder mechanisch belastet.

Fazit

Mit WAGO lässt sich ein Stromkabel sauber verlängern, wenn zuerst die passende Klemme gewählt und die Verbindung danach spannungsfrei, eindeutig zugeordnet, korrekt abisoliert und geschützt ausgeführt wird. Für eine einfache Leuchtenverbindung kann das sehr praktisch sein; bei unklaren Leitungen, fehlender Zugentlastung oder unsicherer Messung ist es vernünftiger, nicht weiter zu improvisieren und fachliche Hilfe zu holen.
