Wie wird ein Erdkabel im Garten sicher verlegt?

Ein Stromkabel im Garten sollte dauerhaft nur als geeignetes Erdkabel verlegt werden, nicht als lose Verlängerung oder normales Innenkabel im Boden. Die Erdarbeiten können Sie oft selbst vorbereiten, der Anschluss, die Absicherung und die Prüfung gehören aber zur Elektrofachkraft. Am wichtigsten sind zuerst drei Punkte: passendes Kabel, geschützte Trasse und ein sauber geprüfter Außenstromkreis.

Warum im Garten Erdkabel nötig ist

Im Garten treffen Stromleitungen auf Nässe, Frost, Druck durch Erdreich und spätere Gartenarbeiten. Genau deshalb reicht ein normales Kabel nicht aus. Für eine feste Verlegung im Boden wird üblicherweise ein dafür geeignetes Erdkabel verwendet, zum Beispiel NYY-J, wobei Querschnitt und Aderzahl zur geplanten Nutzung passen müssen.

Schutz vor Feuchtigkeit

Feuchte Erde ist kein Ausnahmefall, sondern der Normalzustand. Regen, Tauwasser, Frostwechsel und Staunässe belasten eine Leitung über Jahre. Ein Erdkabel hat dafür eine robustere Ummantelung als Leitungen für Innenräume.

Kritisch sind trotzdem die Übergänge: am Gartenhaus, an der Außensteckdose oder an einer Abzweigstelle. Dort braucht es geeignete Gehäuse, Dichtungen und Kabeleinführungen für den Außenbereich. Ein gutes Kabel hilft wenig, wenn Wasser später am Anschluss eindringen kann.

Schutz vor Druck im Boden

Über dem Kabel liegt nicht nur Erde. Auch Tritte, Schubkarren, Rasenmäher, Pflasterflächen oder ein später aufgestelltes Gerätehaus können Druck auf die Trasse bringen. In normalen Gartenflächen wird häufig mit etwa 60 cm Tiefe gearbeitet; unter stärker belasteten Bereichen sind eher 80 cm sinnvoll.

Schutz vor Steinen und Wurzeln

Scharfe Steine, Bauschuttreste und harte Erdklumpen dürfen nicht direkt auf dem Kabel liegen. Ein Sandbett unter und über der Leitung verteilt den Druck und verhindert, dass einzelne Kanten dauerhaft in die Ummantelung drücken.

Bei großen Bäumen lohnt sich ein besonders vorsichtiger Trassenverlauf. Wurzeln durchtrennen ein Erdkabel normalerweise nicht einfach, können aber die Lage verändern und spätere Arbeiten erschweren. Wenn ein Abstand nicht möglich ist, ist ein Schutzrohr in diesem Abschnitt oft die bessere Wahl.

Geeignet für dauerhafte Verlegung

Ein Erdkabel ist für eine feste Lösung gedacht: Gartenhaus, Außensteckdose, Teichpumpe, Beleuchtung oder Mähroboter-Ladestation. Für gelegentliches Arbeiten mit einem Gerät kann eine geeignete Außenverlängerung kurzfristig reichen; für eine Versorgung über Monate oder Jahre ist das keine saubere Lösung.

• Nur Sommerbeleuchtung: oft genügt eine einfache, aber fachgerecht abgesicherte Lösung.
• Gartenhaus mit Steckdosen: vorher klären, welche Geräte wirklich genutzt werden.
• Spätere Erweiterung geplant: Leerrohr oder Reserveweg direkt mitdenken.

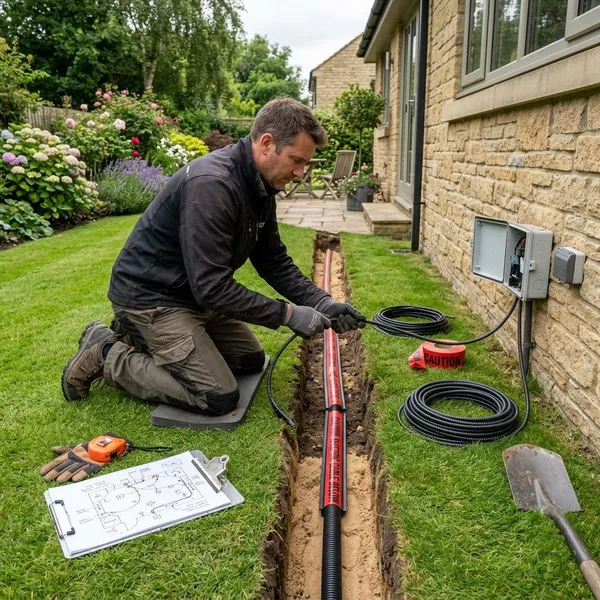

Strom in den Garten verlegen Schritt für Schritt

Der sinnvollste Ablauf beginnt nicht mit dem Spaten, sondern mit einer kurzen Abstimmung: Wo soll Strom ankommen, was soll betrieben werden und wer schließt später an? Wenn diese Punkte stehen, lassen sich Tiefe, Material und Verlauf deutlich sauberer festlegen.

Trasse markieren

Markieren Sie den geplanten Verlauf mit Schnur, Pflöcken oder Markierungsspray, bevor Sie graben. Eine etwas längere Strecke entlang von Wegkanten oder Beeträndern ist oft praktischer als die kürzeste Linie quer durch die Rasenfläche.

Graben ausheben

Der Graben sollte tief genug, breit genug und möglichst gleichmäßig sein. Als praktische Orientierung werden in Gartenflächen häufig etwa 60 cm Tiefe angesetzt, unter Wegen oder stärker belasteten Flächen eher mehr.

Entfernen Sie grobe Steine, Bauschutt und scharfe Reste aus der Grabensohle. Wenn Sie auf unbekannte Leitungen, Rohre oder Drainagen stoßen, nicht einfach weitergraben, sondern erst klären, was dort liegt.

Sandbett vorbereiten

Eine Lage feiner, steinfreier Sand ist kein Schönheitsdetail, sondern Schutz für die Leitung. Bewährt haben sich etwa 10 cm Sand unter dem Kabel oder Leerrohr und später nochmals eine schützende Sandschicht darüber.

Kabel geschützt einlegen

Das Kabel oder Leerrohr sollte spannungsfrei liegen, ohne enge Knicke und ohne Zug. Bei längeren Strecken ist sauberes Abrollen besser als Ziehen mit Kraft, weil dabei Mantel und Adern unnötig belastet werden können.

Warnband einbauen

Über der oberen Sandschicht gehört ein Trassenwarnband in den Graben. Es sorgt dafür, dass man bei späteren Erdarbeiten zuerst auf eine Warnung stößt und nicht direkt auf die Leitung.

Verlauf dokumentieren

Fotografieren Sie die offene Trasse vor dem Verfüllen und messen Sie Abstände zu festen Punkten wie Hauswand, Terrasse, Wegkante oder Gartenhaus. Eine einfache Skizze reicht oft aus, wenn Richtungswechsel und Abzweige klar erkennbar sind.

• Foto machen: möglichst mit festen Bezugspunkten im Bild.
• Maße notieren: Abstand zu Wand, Weg, Zaun oder Terrasse.
• Skizze aufbewahren: am besten zusammen mit Unterlagen zur Elektroinstallation.

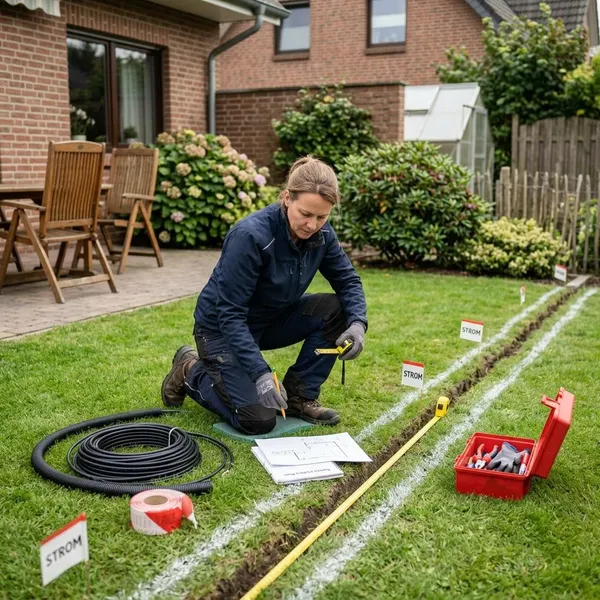

Was Sie selbst machen dürfen

Viele Arbeiten rund um den Graben können Sie selbst erledigen. Die Grenze liegt dort, wo aus Vorbereitung eine elektrische Installation wird. Wer diese Grenze sauber einhält, kann Kosten sparen, ohne bei der Sicherheit zu improvisieren.

Leitungsweg planen

Den Leitungsweg können Sie vorbereiten, sollten ihn aber vor dem Graben mit dem Elektriker abstimmen. Entscheidend ist nicht nur, wo das Kabel entlangläuft, sondern auch, wo es aus dem Boden kommt und welche Verbraucher später angeschlossen werden.

Graben ausheben

Das Ausheben ist eine typische Eigenleistung. Achten Sie darauf, die vereinbarte Tiefe wirklich einzuhalten und nicht zum Ende hin flacher zu werden. Genau solche kleinen Abkürzungen rächen sich später bei Pflanzarbeiten oder Frostbewegungen.

Sandbett vorbereiten

Das Sandbett können Sie ebenfalls selbst herstellen. Wichtig ist, dass der Sand steinfrei ist und die Leitung später nicht auf harten Kanten liegt. Bei sehr steinigem Boden lohnt es sich, hier lieber etwas sorgfältiger zu arbeiten als später eine beschädigte Leitung zu riskieren.

Leerrohr verlegen

Ein Leerrohr dürfen Sie vorbereitend einlegen, wenn der Verlauf abgestimmt ist. Wählen Sie ein für Erdverlegung geeignetes Schutzrohr und vermeiden Sie zu enge Bögen, sonst wird das spätere Einziehen des Kabels unnötig schwer.

Rohrenden sollten nicht irgendwo offen im Erdreich enden. Führen Sie sie sauber bis zum geplanten Anschlussbereich, damit kein Schmutz, Wasser oder Erdreich in das Rohr gelangt.

Trasse dokumentieren

Die Dokumentation ist eine der sinnvollsten Eigenleistungen, weil Sie den Garten am besten kennen. Halten Sie nicht nur die gerade Strecke fest, sondern auch Abzweige, Tiefenänderungen und Stellen, an denen die Leitung unter Wegen oder Beeten verläuft.

Was der Elektriker übernehmen muss

Alles, was mit Anschluss, Schutzmaßnahmen, Messung und Freigabe zu tun hat, gehört in Fachhände. Im Außenbereich ist das besonders wichtig, weil Feuchtigkeit, lange Leitungswege und wechselnde Geräte das Risiko erhöhen.

Anschluss ans Stromnetz

Der Anschluss an die Verteilung darf nicht als einfache Klemmarbeit verstanden werden. Die Elektrofachkraft prüft, ob die vorhandene Anlage geeignet ist, wie der Außenstromkreis eingebunden wird und ob Leitungslänge, Querschnitt und Nutzung zusammenpassen.

Absicherung im Außenbereich

Für den Gartenbereich braucht es eine passende Absicherung gegen Überlast und Kurzschluss. Welche Lösung richtig ist, hängt unter anderem von Kabel, Verlegeart, Länge und angeschlossenen Verbrauchern ab.

Praktisch ist häufig ein eigener Außenstromkreis. Dann lässt sich der Garten bei Störung oder Wartung getrennt abschalten, ohne dass im Haus unnötig andere Bereiche betroffen sind.

FI Schutz prüfen

Eine Außensteckdose im Garten braucht einen geeigneten FI-Schutz. Der Fehlerstromschutzschalter ist draußen besonders wichtig, weil Nässe, feuchter Boden und Geräte mit Metallgehäuse ungünstig zusammenkommen können.

Messung der Leitung

Nach dem Anschluss reicht es nicht, einmal eine Lampe oder ein Gerät einzustecken. Die Leitung muss gemessen werden, damit Schutzleiter, Isolationszustand und Abschaltbedingungen fachlich beurteilt werden können.

Freigabe der Installation

Erst nach Prüfung und Freigabe sollte die Garteninstallation dauerhaft genutzt werden. Das ist der Punkt, an dem aus vorbereiteten Erdarbeiten eine sichere Stromversorgung für den Alltag wird.

Fazit

Eine Gartenleitung ist dann sinnvoll, wenn sie nicht als Provisorium behandelt wird: erst Nutzung klären, dann Trasse und Schutzaufbau planen, danach fachgerecht anschließen und prüfen lassen. Die Erdarbeiten können Sie gut selbst übernehmen, aber beim elektrischen Teil sollte es keine Abkürzung geben. Wer hier sauber trennt, bekommt eine Lösung, die nicht nur funktioniert, sondern auch nach Jahren noch nachvollziehbar und sicher bleibt.
