Welcher Stromkabel-Durchmesser ist der richtige?

Bei Stromkabeln ist die sichtbare Dicke meist nicht der Wert, nach dem die elektrische Eignung beurteilt wird. Entscheidend ist zuerst der Querschnitt in mm²; der Durchmesser in mm hilft eher beim Einordnen von Leitergröße, Leerrohr, Kabelkanal oder Durchführung. Wer ein Kabel auswählen oder beurteilen will, sollte deshalb immer klären: Geht es um den Kupferleiter, die einzelne isolierte Ader oder das komplette Kabel außen?

Querschnitt und Durchmesser richtig unterscheiden

Querschnitt ist Fläche in mm²

Der Querschnitt beschreibt die Fläche des metallischen Leiters. Bei einem „1,5er Kabel“ ist also normalerweise eine Ader mit 1,5 mm² Leiterfläche gemeint, nicht ein Kabel mit 1,5 mm Außendurchmesser.

Durchmesser ist Länge in mm

Der Durchmesser wird in Millimetern angegeben und beschreibt eine messbare Breite. Ein Leiter mit 2,5 mm² Querschnitt hat deshalb nicht 2,5 mm Durchmesser, sondern bei massivem Kupfer ungefähr 1,78 mm.

Leiterdurchmesser betrifft den Kupferleiter

Mit Leiterdurchmesser ist nur der blanke Kupferleiter gemeint. Bei massiven runden Leitern kann man ihn aus dem Querschnitt berechnen; als Orientierung reichen meist gerundete Werte:

• 1,5 mm²: etwa 1,38 mm Leiterdurchmesser
• 2,5 mm²: etwa 1,78 mm Leiterdurchmesser
• 4 mm²: etwa 2,26 mm Leiterdurchmesser
• 6 mm²: etwa 2,76 mm Leiterdurchmesser

Bei flexiblen Leitungen sieht die Ader oft kräftiger aus, weil viele feine Drähte zusammen den Querschnitt bilden. Der elektrische Wert bleibt trotzdem die mm²-Angabe, nicht der optische Eindruck.

Außendurchmesser betrifft das ganze Kabel

Der Außendurchmesser meint das komplette Kabel von Außenkante zu Außenkante. Hier zählen Kupfer, Aderisolierung, Mantel, Füllmaterial und die Anzahl der Adern mit.

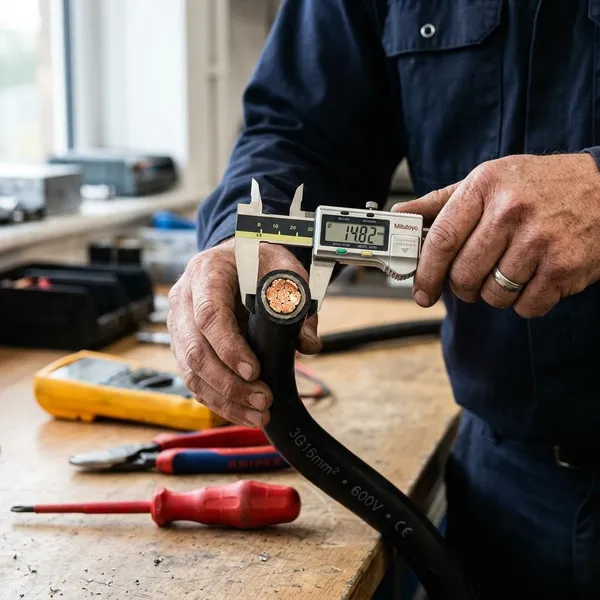

Warum der Kabelquerschnitt wichtiger ist

Wenn es um elektrische Sicherheit und Funktion geht, kommt zuerst der Querschnitt. Ein Kabel kann außen dick wirken und trotzdem für eine bestimmte Last ungeeignet sein. Umgekehrt sagt ein passender Außendurchmesser nur, dass es mechanisch passt, nicht dass es elektrisch richtig dimensioniert ist.

Er bestimmt die Belastbarkeit

Mehr Leiterfläche bedeutet bei gleichem Material weniger Widerstand. Dadurch kann eine Leitung unter passenden Bedingungen mehr Strom führen, ohne unzulässig warm zu werden.

Für eine einzelne Lampe in einem kurzen Wohnraumstromkreis ist die Ausgangslage anders als für Steckdosen in Werkstatt, Küche oder Garage, an denen über längere Zeit stärkere Verbraucher laufen können. Genau deshalb ist „sieht dick genug aus“ kein brauchbares Auswahlkriterium.

Er beeinflusst die Erwärmung

Jede belastete Leitung erwärmt sich. Kritisch wird es eher bei Dauerlast, vielen Leitungen nebeneinander, Verlegung in Dämmung oder warmen Umgebungen. Dann kann ein Querschnitt, der in einer einfachen Situation noch unauffällig wäre, zu knapp werden.

• Unproblematischer wirkt: kurze Strecke, geringe Last, gute Wärmeabgabe.
• Vorsichtiger prüfen: lange Laufzeit, hohe Leistung, gebündelte Leitungen.
• Nicht nach Gefühl entscheiden: wenn Sicherung, Verlegeart oder Leitungstyp unklar sind.

Er senkt den Spannungsfall

Je länger eine Leitung ist und je mehr Strom fließt, desto stärker fällt Spannung auf dem Weg zum Verbraucher ab. Ein größerer Querschnitt verringert diesen Effekt, weil der Widerstand sinkt.

Tabelle für typische Kabeldurchmesser

Die Werte in der Tabelle sind Orientierungswerte für massive Kupferleiter und typische mehradrige Installationsleitungen. Hersteller und Kabelbauart können abweichen, deshalb sollte man für enge Leerrohre, Verschraubungen oder feste Planung immer das Datenblatt des konkreten Kabels prüfen.

Warum Stromkabel außen dicker wirken

Ein Stromkabel wirkt außen viel dicker, weil die mm²-Angabe nur den metallischen Leiter einer einzelnen Ader beschreibt. Das fertige Kabel besteht aber aus mehreren Schichten und oft aus mehreren Adern. Für den Blick in die Wanddose oder den Kabelkanal ist deshalb der Außendurchmesser die praktischere Größe.

Isolierung um jede Ader

Jede Ader hat eine eigene Isolierung. Sie trennt die Leiter voneinander und schützt gegen Berührung. Dadurch wird aus einem blanken Kupferleiter mit zum Beispiel 1,38 mm Durchmesser eine deutlich dickere isolierte Ader.

Das ist kein unnötiger Materialüberschuss, sondern ein Sicherheitsbestandteil. Eine einzelne Ader in einer festen Installation darf deshalb nicht nur nach dem Kupferkern beurteilt werden.

Mantel um das Kabel

Mehradrige Leitungen besitzen zusätzlich einen Außenmantel. Er hält die Adern zusammen, schützt sie mechanisch und beeinflusst, wie steif oder biegsam sich das Kabel beim Verlegen anfühlt.

Für die Praxis heißt das: Wenn ein Kabel durch ein Leerrohr oder eine Durchführung muss, zählt der Mantel mit. Ein gemessener Kupferleiter hilft dann kaum weiter; gebraucht wird der Außendurchmesser des kompletten Kabels.

Mehrere Adern im Kabel

Ein 3 x 1,5 mm² Kabel enthält drei isolierte Adern, ein 5 x 1,5 mm² entsprechend fünf. Diese Adern liegen nicht platzlos im Mantel, sondern brauchen Abstand, Rundung und je nach Aufbau zusätzlich Füllmaterial.

Deshalb lässt sich der Außendurchmesser nicht sauber aus einem einzelnen Leiterdurchmesser hochrechnen. Wer ein Leerrohr plant, sollte nicht schätzen, sondern die Aderzahl und den Kabeltyp konkret nachsehen.

Unterschiedliche Kabelbauarten

NYM-Leitungen, flexible Anschlussleitungen, Einzeldrähte im Rohr und Erdkabel können trotz gleichem Querschnitt außen unterschiedlich dick sein. Der Grund liegt in Mantelstärke, Flexibilität, Schutzanforderung und Aufbau der Ader.

Fazit

Am sinnvollsten ist es, zuerst die Frage zu trennen: Geht es um elektrische Belastbarkeit oder nur darum, ob das Kabel mechanisch passt? Für Belastbarkeit, Erwärmung und Spannungsfall ist der Querschnitt in mm² maßgeblich; für Leerrohr, Kanal, Durchführung und Platz in der Dose zählt der Außendurchmesser. Sobald Last, Leitungslänge, Verlegeart oder Absicherung unklar sind, sollte man nicht raten, sondern die Installation fachlich prüfen lassen.
